Du har sikkert prøvet det: alt ser “grønt” ud i den månedlige PQ-rapport, og alligevel står produktionen stille tirsdag kl. 02:17 – fordi et spændingsdyk på 120 ms ramte præcis den del af anlægget, der ikke tåler det.
I denne artikel får du en praktisk ramme for problem framing i elkvalitet: hvorfor periodiske målinger ofte overser de hændelser, der vælter driften (sjældne transienter, korte sags, sporadiske harmoniske peaks), og hvordan du bygger en arkitektur, der faktisk fanger dem. Du får også et konkret workflow fra alarm til verifikation samt tre mini-cases fra industri, VE-produktion og forsyning.
Periodiske målinger: gode til “tilstand”, dårlige til “hændelser”
Periodiske målinger (fx en uge hvert kvartal eller et “spot-check” med en håndholdt logger) er fine til at beskrive den generelle tilstand: gennemsnitlige harmoniske niveauer, typiske spændingsvariationer og belastningsprofiler. Problemet opstår, når du prøver at bruge samme tilgang til at forklare hændelser, der sker sjældent, hurtigt og uforudsigeligt.
Definition: elkvalitetsovervågning handler om at måle og analysere spænding og strøm i elnettet, så afvigelser (sags, swells, harmoniske, transienter m.m.) kan kobles til driftspåvirkning, årsag og handling. Det betyder noget, fordi mange fejl ikke er “vedvarende” nok til at dukke op i et gennemsnit – men de er kraftige nok til at stoppe udstyr.
De tre “usynlige” driftsvæltende hændelser
Der er især tre kategorier, som periodiske målinger ofte misser:
- Sjældne transienter: meget korte overspændinger/oscillationer (mikrosekunder til få millisekunder) fra koblinger, fejl i naboanlæg, kontaktorer, kondensatorbatterier eller lyninduktion.
- Korte sags: spændingsdyk på fx 10–200 ms, der ikke nødvendigvis udløser klassiske “undervoltage”-alarmer, men som kan resette PLC’er, drive-fejlmelde eller stoppe robotter.
- Sporadiske harmoniske peaks: kortvarige stigninger i harmoniske (typisk 5., 7., 11., 13.) eller interharmoniske, når specifikke driftsmønstre opstår (start/stop, part-load på VFD, skift i inverter-mode).
Mini-konklusion: Hvis dit problem er “hvorfor stoppede det?”, er gennemsnitsdata sjældent nok. Du skal fange hændelsen, når den sker.
Hvorfor “gennemsnit” kan være direkte misvisende
Et eksempel fra praksis: Et anlæg kan have THD(U) på 2–3% det meste af tiden (helt uproblematisk), men få peaks på 8–10% i 30–60 sekunder, når en bestemt proceslinje skifter til en anden driftstilstand. En ugerapport kan nemt “udglatte” det, og hvis målingen ikke kørte den dag, sker der ingenting i data.
Det samme gælder sags: Et dyk til 70% i 100 ms kan være alt, der skal til for at vælte en følsom DC-forsyning. Men det påvirker ikke et 10-minutters RMS-gennemsnit nævneværdigt.
Problem framing: fra “måling” til “driftsrisiko”
Før du vælger udstyr og arkitektur, skal du definere problemet rigtigt. Spørg ikke kun “overholder vi en standard?” men også “hvilke hændelser kan stoppe os, og hvor kommer de fra?”. I praksis betyder det, at du kortlægger sammenhængen mellem hændelsestype, tidsvarighed, følsom last og økonomisk konsekvens.
En brugbar ramme er at skelne mellem:
- Compliance-målinger: dokumentation op mod netkrav/EN 50160-lignende parametre (typisk statistik, percentiler og trends).
- Driftsdiagnostik: hændelsesbaseret analyse (waveform, tidsstempling, korrelation med driftssystemer).
- Forebyggelse: tidlige indikatorer (stigende ubalance, gradvist voksende harmoniske, ændret flicker) som bruges til at undgå stop.
Mini-konklusion: Når du kan formulere “hvilken hændelse, hvor ofte, hvor kritisk”, kan du dimensionere overvågningen rigtigt og undgå at købe enten for lidt eller for meget.

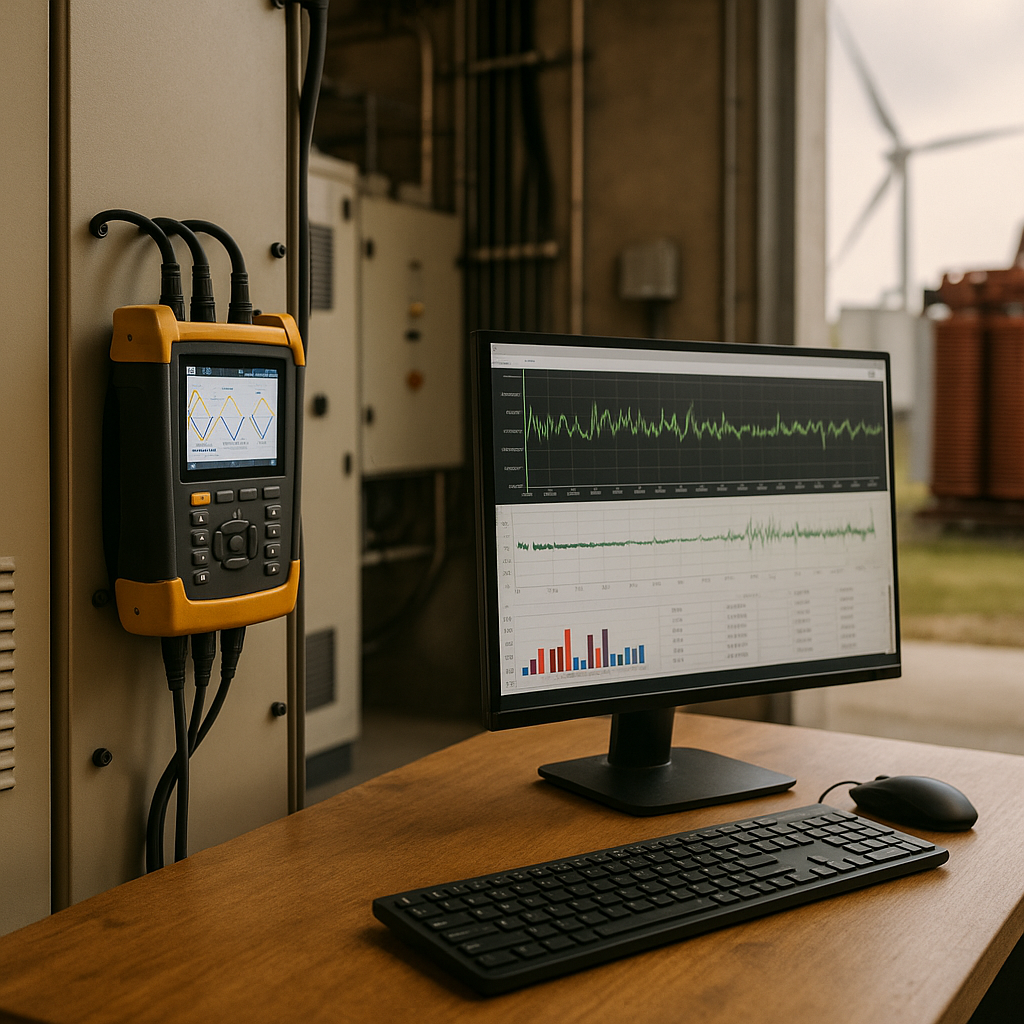

Arkitektur: permanent PQ-overvågning der fanger det sjældne
Den robuste løsning er en kombination af permanent installerede PQ-analysatorer, kontinuerlig waveform recording og real-time event detection. Det lyder omfattende, men i praksis kan du starte med få målepunkter de rigtige steder og udvide derfra.
Permanente PQ-analysatorer: hvor og hvorfor
Permanente PQ-analysatorer giver dig “black box”-effekten: når noget sker, har du data. Placering handler om at kunne skelne mellem, om problemet kommer udefra (forsyningen) eller indefra (din egen last).
- Ved indgangen (PCC/trafo sekundær): baseline for leveret spænding, sags/swells, transienter, harmoniske fra nettet.
- På kritiske tavler/underfordelinger: hvor følsomme belastninger sidder (PLC/IT, robotter, proceslinjer, UPS-bypass).
- Ved store ikke-lineære laster: VFD-grupper, svejsere, ovne, store ensrettere.
- Ved VE-tilslutningspunkt: inverterklynger, transformere og feltkabler (især ved gentagne harmoniske eller spændingshændelser).
- På udvalgte feeder-stræk: når du jagter en “sporadisk” kilde og har brug for triangulering.
Typisk fejl: kun at måle ét sted. Ét målepunkt kan fortælle, at der er et problem, men sjældent hvor det opstår.
Kontinuerlig waveform recording: hvad det giver
Waveform recording betyder, at du gemmer selve bølgeformen (spænding og strøm) med høj opløsning omkring hændelser – og i nogle opsætninger kontinuerligt i et ring-buffer-princip. Det giver tre konkrete fordele:
- Årsagsfingeraftryk: transienter fra kobling ligner ikke transienter fra fejl/arc; waveform afslører formen.
- Retning og kildeindikatorer: sammenligning af spænding/strøm og faseforhold kan pege på om hændelsen er upstream eller downstream.
- Dokumentation til tværfaglig fejlfinding: når el, automation og drift skal blive enige, er waveform-data ofte det fælles sprog.
Mini-konklusion: Statistik fortæller “hvor meget”; waveform fortæller “hvad det var”. Når stop koster, er “hvad” det vigtige.
Real-time event detection: sags, swells, harmonics og transienter
Hvis du vil reagere hurtigt, skal hændelser detekteres i realtid og klassificeres, så du ikke drukner i alarmer. En god opsætning bruger både tærskler og logik, der tager hensyn til varighed og gentagelsesmønstre.
Sådan definerer du events, der giver mening i drift
Praktisk anbefaling: bind events op på tolerancer for udstyr, ikke kun standardgrænser. Eksempler:
- Voltage sag: fx under 90% i > 20 ms (kritisk for kontaktorer og PSU’er), samt separate klasser for 10–100 ms og 100–1000 ms.
- Voltage swell: fx over 110% i > 1 cyklus, relevant for isolationstress og følsom elektronik.
- Harmoniske peaks: alarmer på både THD og udvalgte enkeltordener (fx 5. og 7.) samt “rate-of-change”, så kortvarige peaks fanges.
- Transienter: triggers på dv/dt eller peak-overskridelser med pre/post-trigger, så du får kontekst før og efter.
Undgå alarmtræthed: triage starter i detektionslaget
Faldgrube: at sætte alarmer for stramt fra dag ét. Så ender systemet med at blive ignoreret. Brug i stedet en indkøringsperiode, hvor events samles og kategoriseres, og justér tærskler, så de matcher reelle driftskonsekvenser.
Her kan en partner med erfaring i overvågning af elkvalitet hjælpe med at få tærskler, eventklasser og rapportering til at afspejle din proces og dine risici frem for en generisk skabelon.
Workflow i praksis: alarm → triage → anbefalet handling → verifikation
Det vigtigste er ikke kun at måle, men at få målingen omsat til handling. Et simpelt, repeterbart workflow gør, at du kan reducere MTTR (mean time to repair) og undgå gentagne stop.
1) Alarm og triage: hvad skete der, og hvor?
Når en alarm går, bør triage kunne besvare tre spørgsmål inden for minutter:
- Var det en hændelse i spændingen (leveret) eller en strømhændelse (forårsaget af last)?
- Ramte det flere målepunkter samtidig (indikerer upstream) eller kun ét (indikerer lokal kilde)?
- Matcher tidsstempel med driftshændelser (start af motor, switching, skift i inverter-mode, netomkobling)?
2) Anbefalet handling og 3) verifikation
En god anbefaling er konkret og testbar: “Installér line-reaktor på VFD-gruppe A”, “ændr koblingssekvens for kondensatortrin”, “justér ride-through på inverter”, “separér følsom last på UPS/trafo”, “tilføj transientbeskyttelse med korrekt koordinering”.
Verifikation betyder, at du efter ændringen kan se en målbar effekt: færre events, lavere peak-niveauer eller ændret waveform-signatur. Uden verifikation risikerer du at “fikse” symptomer eller introducere nye problemer.
Mini-konklusion: PQ-overvågning skaber værdi, når den lukker en læringssløjfe: mål → forstå → ændr → bekræft.
Mini-case 1: Industri – robotcelle stopper uden fejl i SCADA
Situation: En produktionslinje med robotter og servo drives oplever tilfældige stop 1–2 gange om ugen. SCADA viser ingen tydelig årsag, og periodiske målinger har “pæne” resultater.
Typisk event: spændingsdyk til 75–85% i 60–150 ms. Hændelsen falder sammen med indkobling af en stor motor eller en intern omkobling i et andet produktionsafsnit.
- Hvad man gør: Installer PQ-analysator ved PCC og på robotcellens tavle. Aktivér event-trigger med pre/post waveform.
- Triage: Hvis dyk ses både ved PCC og tavle, er det upstream eller fælles intern påvirkning; hvis kun lokalt, er det intern last eller kabling/overgangsmodstand.
- Handling: Sekvensering af startstrømme, softstarter/VFD-tuning, dedikeret forsyning til følsom last, evt. UPS til styring (ikke nødvendigvis hele effekten).
- Verifikation: Antal sags pr. uge falder, og robotfejl korrelerer ikke længere med PQ-events.
Mini-case 2: VE-producent – sporadiske harmoniske peaks giver inverter-alarmer
Situation: En sol- eller vindpark får periodiske inverter-alarmer (fx “grid quality”, “overcurrent harmonic” eller “PLL instability”). Det sker især ved bestemte last- og spændingsforhold, men ikke konstant.
Typisk event og hvorfor det er svært at fange
Typisk ser man harmoniske peaks (fx 5. og 7.) eller interharmoniske i korte vinduer, fx 10–90 sekunder, udløst af netimpedansvariation, parallelresonans med kabler/trafo eller ændret inverterdrift ved lav produktion. En uge-måling kan misse det, hvis det kun sker få gange pr. måned.
Hvad man gør ved det
- Mål ved tilslutningspunkt (MV/LV afhængigt af parkens design) og gerne i både spænding og strøm for at se, om parken injicerer eller “modtager” problemet.
- Se på spektrum over tid: ikke kun THD, men enkeltordener og deres peaks.
- Handling: tuning af inverterens kontrolparametre, vurdering af reaktorer/filtre, ændret drift (fx minimumsproduktion pr. streng), og i nogle tilfælde netforstærkning eller filterløsning ved PCC.
- Verifikation: færre inverter-trips, reducerede peak-harmoniske og stabil drift i de tidligere kritiske vinduer.
Mini-konklusion: VE-problemer er ofte dynamiske. Du skal måle dynamisk for at løse dem.
Mini-case 3: Forsyning/DSO – kundeklager og uklare skyldsspørgsmål
Situation: En DSO får klager fra industri- eller erhvervskunder: “vi har stop”, “vores udstyr fejler”, eller “vi får harmoniske alarmer”. DSO’en har typisk stationære målinger i udvalgte netstationer, men ikke nødvendigvis ved kundens PCC.
Typiske events: korte sags ved omkoblinger/fjernbetjente afbrydere, eller transienter ved kobling af kondensatorbatterier. Alternativt kan en enkelt stor kundes last give harmonisk forurening, som rammer naboer i samme netafsnit.
- Hvad man gør: Midlertidig eller permanent PQ-måling ved kundens PCC plus et upstream referencepunkt, så man kan sammenligne samtidig.
- Triage: Samtidighed og retning (spænding/strøm-signatur) bruges til at afgøre, om hændelsen er netrelateret eller kundespecifik.
- Handling: justering af omkoblingsprocedurer, netkomponenter (kondensatortrin), dialog om kundens afhjælpning (filtre, reaktorer, styring), og dokumentation til compliance.
- Verifikation: reduktion i antallet af klager og hurtigere sagsbehandlingstid, fordi data er entydige.
Energisystem-koblingen: driftssikkerhed og VE-integration hænger sammen
Når mere produktion og mere forbrug bliver effektelektronisk (invertere, VFD’er, ladere), bliver nettet mere “hurtigt” og mere komplekst. Det betyder, at flere problemer viser sig som transienter, kortvarige spændingsafvigelser og dynamiske harmoniske.
Kontinuerlig PQ-overvågning hjælper på to fronter:</p
